Топ сч/вч 4х8+1.4

[AlexeySQ]

Сообщение от AlexeySQ

Добавлено через 9 минут
Скажите, к этому волноводу еще и какой-то дополнительный раструб нужен или это готовая конструкция?
[Ссылки могут видеть только зарегистрированные пользователи. ]

Добавлено через 11 минут
Не могу найти волновод где по горизонтали 140 и вертикали хотя бы 30

Продублирую, может кто знает?

[averin-kazan]

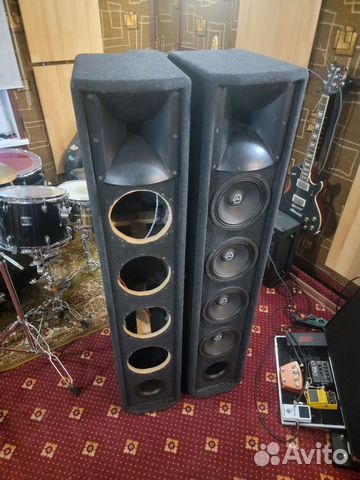

Человек на авито продаёт потому, что проект не оправдал его ожиданий получить полноценно звучащую АС.
На эстрадных автомобильных динамиках необходимого низа не достичь.
Если использовать её как топик-стартер задумывает, как сателлит совместно с сабом от 100-120 Гц, то всё будет правильно.
А рупор там правильный, эспоненциальный и установлен правильно, только угол раскрытия у него слишком широкий по вертикали( что-то около 90-100 градусов), но для нашей задачи не подойдёт.
Единственное рупор на ВЧ необходимо заменить на другой с углом раскрытия по вертикали 40 градусов и частоту раздела сделать около 1200 Гц.
Вы тут всё больше про названия спорите.
Как основу можно взять и доделать.
Это если только есть желание именно получить результат за недорого, а не просто языком почесать и пальцы об клавиатуру размять.

[AlexeySQ]

Сообщение от averin-kazan

Человек на авито продаёт потому, что проект не оправдал его ожиданий получить полноценно звучащую АС.
На эстрадных автомобильных динамиках необходимого низа не достичь.
Если использовать её как топик-стартер задумывает, как сателлит совместно с сабом от 100-120 Гц, то всё будет правильно.
А рупор там правильный, эспоненциальный и установлен правильно, только угол раскрытия у него слишком широкий по вертикали( что-то около 90-100 градусов), но для нашей задачи не подойдёт.
Единственное рупор на ВЧ необходимо заменить на другой с углом раскрытия по вертикали 40 градусов и частоту раздела сделать около 1200 Гц.
Вы тут всё больше про названия спорите.
Как основу можно взять и доделать.
Это если только есть желание именно получить результат за недорого, а не просто языком почесать и пальцы об клавиатуру размять.

Ну во-первых меня не устраивают габариты этой АС, на глаз там около 80л, можно в 40 уложится, например сделать как протон заднюю стенку вогнутой по дуге, а также расположить ближе динамики друг к другу и сделать фазики в углах динамиков, там он больше для вентиляции (от 150гц)
Во вторых что я буду делать с карпетом, если он хорошо приклеен проще выкинуть корпус чем его отодрать и все зашкурить
В третьих у меня Чпу, мне не сложно запилить, а наоборот это мое хобби и как спортивный интерес.
Ну и напоследок там не хватает врезанной автомагнитолы, без нее не как)

[saimondelkin]

Рупор не правильно расположен, можно на фото старых jbl даже посмотреть.

[Тонус]

Это бирадиальный рупор 90х90 градусов. На EVM ставили в такой ориентации.

[saimondelkin]

и на evm его не правильно ставили!)))

[averin-kazan]

Мне бы ваши возможности по распилу, столько бы всего понастроил...
Столько идей всяких.

[AlexeySQ]

Сообщение от averin-kazan

Мне бы ваши возможности по распилу, столько бы всего понастроил...
Столько идей всяких.

Сейчас полно настольных чпу не сильно дорого, для дерева их жесткости хватает. У меня тоже не промышленный, но рама жесткая чугунная весит под 300кг, но поле небольшое 900*600мм, поэтому с длинными изделиями затык). Вот например палки и не тороплюсь пилить, т.к придется из двух частей)

[EVGS]

[Ссылки могут видеть только зарегистрированные пользователи. ]
Как раз в тему

[seregan1]

Сообщение от AlexeySQ

Не могу найти волновод где по горизонтали 140 и вертикали хотя бы 30

140 по горизонту? Это вряд ли...

[AlexeySQ]

Сообщение от seregan1

140 по горизонту? Это вряд ли...

Да, чет я загнул. Найти бы как у Протона 110*25

[averin-kazan]

Вот есть 90х15 копии тех, что запатентовано фирмой Электровойс:[Ссылки могут видеть только зарегистрированные пользователи. ]
А вот эти копии по патенту Эль-Акустик:[Ссылки могут видеть только зарегистрированные пользователи. ]
Или вот 100x15 градусов копии РЦФ:[Ссылки могут видеть только зарегистрированные пользователи. ]
А вот копии по патенту Майера:[Ссылки могут видеть только зарегистрированные пользователи. ]
Ещё одна конструкция была, но не вижу у китайцев сейчас, дабы показать.
Есть на любой вкус, китайцы молодцы......

[AlexeySQ]

Сообщение от averin-kazan

Вот есть 90х15 копии тех, что запатентовано фирмой Электровойс:[Ссылки могут видеть только зарегистрированные пользователи. ]
А вот эти копии по патенту Эль-Акустик:[Ссылки могут видеть только зарегистрированные пользователи. ]
Или вот 100x15 градусов копии РЦФ:[Ссылки могут видеть только зарегистрированные пользователи. ]
А вот копии по патенту Майера:[Ссылки могут видеть только зарегистрированные пользователи. ]
Ещё одна конструкция была, но не вижу у китайцев сейчас, дабы показать.
Есть на любой вкус, китайцы молодцы......

Спасибо большое)

[seregan1]

Только они в большинстве с горлом 1". Проще напрямую найти у китайцев, не на Али , с нужными параметрами.

[AlexeySQ]

Сообщение от seregan1

Только они в большинстве с горлом 1". Проще напрямую найти у китайцев, не на Али , с нужными параметрами.

Напрямую вы имеете ввиду - Таобао, алибаба, 1688?

[s.krivorozhsky]

Сообщение от AlexeySQ

Напрямую вы имеете ввиду - Таобао, алибаба, 1688?

Поищите в ВК , там в профильных группах есть люди занимающиеся доставкой из китая комплектующих...
